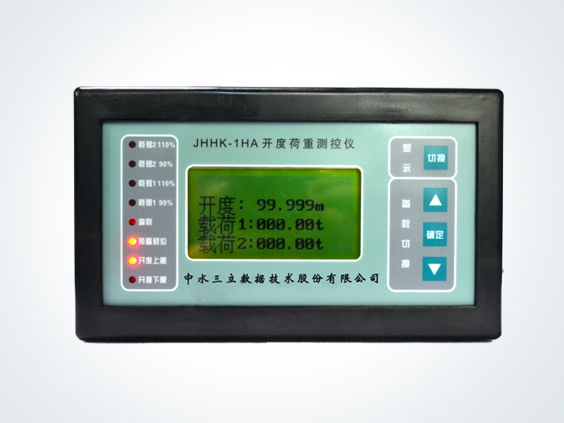

JHHK-1系列開度荷重測控儀
產品介紹
JHHK-1系列開度荷重測控儀主要用在平板閘門、弧形閘門控制中，既能顯示閘門的實際提升高度和起吊重量，還可以控制閘門升降至預置高度，并有閘位、荷重超限報警功能。
400-080-7068
- 產品特點
- 技術參數
? 大屏幕液晶顯示，中文漢字界面，內容清晰，操作方便；
? 高可靠的模塊電源，24V直流電輸入；
? 開度測量和荷重測量可以同時顯示，顯示內容更全；
? 采用工作電壓監控和防止死機的看門狗技術；
? 采用高精度器件，采用數字濾波技術和誤碼檢測技術，以提高測量可靠性；
? 通過面板上的按鈕可完成各種數據設置操作，且有密碼保護功能，防止誤操作；
? 多路無源觸點輸出，功能可編程，控制、報警功能強大；
? 具有掉電記憶功能，各種預置數據在停機后再加電開機無需做任何調整即可投入使用；
? 內嵌RS485通訊接口，便于組網通訊，實現遠程監控；
? 具有開度零位校準功能，便于現場調整基準；
? 按鍵采用薄膜開關，壽命長、靈敏度高。
| 序號 | 技術指標 | 詳細描述 |
| 1 | 測量范圍 | 位移（開度）0～99.99m；載荷單路0～990t |
| 2 | 分辨率 | 位移（開度）1mm；載荷0.01t |
| 3 | 綜合精度 | 位移（開度）±1cm；載荷≤0.5%FS |
| 4 | 工作電源 | DC24V |
| 5 | 環境溫濕度 | 溫度—20℃～+55℃ 濕度≤95% |
| 6 | 工作方式 | 連續 |
| 7 | 通訊接口 | 內嵌RS485通訊接口，或Modbus，Profibus，Interbus可選，數據讀寫周期應≥100ms |
| 8 | 輸入信號 | 位移 1路SSI/RS422絕對型光電編碼器輸入 |
| 1路4～20mA電流型光電編碼器輸入 | ||
| 1路485型編碼器輸入 | ||
| 荷重 2路4～20mA荷載傳感器輸入 | ||
| 9 | 輸出信號 | 3路模擬量4～20mA輸出，開度、雙荷重 |
| 10 | 報警輸出 | 8路繼電器型無源觸點，輸出可編程 |
| 11 | 安裝方式 | 面板式安裝 ，面板尺寸（寬×高）175×100mm |
| 12 | 開孔尺寸 | （寬×高×深）170×97mm×216mm |
| 13 | 重量 | 2.5Kg |
JHHK-1系列開度荷重測控儀配置選型表
| 產品名稱 | 產品型號 | 功能配置 | |||||
| 開度 | 開度預置 | 荷重1 | 荷重2 | 面板指示燈 | 繼電輸出 | ||
| -90% | -110% | ||||||
| JHHK-1系列 | JHHK-1HA | ● | 單 | ● | ● | 8個 | 8路 |
| 開度荷重測控儀 | JHHK-1HB | ● | 雙 | ● | ● | 8個 | 8路 |
|
|
JHHK-1C | ● | 單 | —— | —— | 4個 | 4路 |
